智能控制阀,智能控制蝶阀,智能控制电动蝶阀
一、D971智能控制阀概述
该系列智能控制阀采用一体化结构，有输入控制信号（4-20mADC或1-5VDC）及单元相电源即可控制运转，具有功能强，体积小，轻便宜人，性能可靠，配套简单元，流通能力大，对常温、干净介质，可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达0.01%），高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH 等型号电子式电执行机构。电动调节蝶阀可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。
二、 D971智能控制阀采用标准
设计标准：GB/T2238-1989
连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
三、 D971智能控制阀性能指标
|
公称通径 |
DN（mm） |
50～2000 |
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
适用介质 |
空气、水、污水、蒸气、煤气、油品等。 |
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
四、 D971智能控制阀执行机构
1.功能强劲:智能型、调节型、开关式。
2.体积小巧：体积仅相当于同类产品的35%左右。
3.使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
4.保护装置有双重限位、过热保护、过载保护。全行程时间5秒、10秒、15秒、30秒、45秒、60秒。及带手动功能。
5.智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。大口径阀门一般采用大型阀用执行器。
五、 D971智能控制阀零件材质
|
零件名称 |
材料 |
|
阀体 |
球墨铸钢、铸钢、合金钢、不锈钢 |
|
蝶板 |
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
|
密封圈 |
各种橡胶、聚四氟 |
|
阀杆 |
2Cr13、不锈钢 |
|
填料 |
O型圈、柔性石墨O |
六、 D971智能控制阀外形尺寸

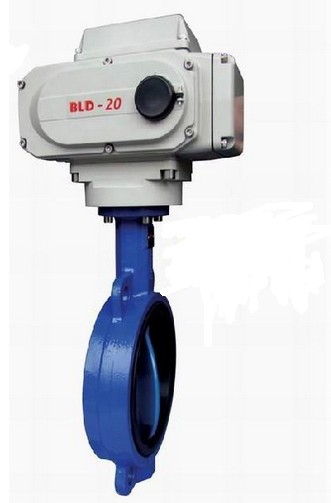

D971电动对夹调节蝶阀
|
公称通径DN |
L |
H1 |
H |
D1 |
Z-φd |
D |
L1 |
|
50 |
43 |
452 |
80/112 |
120/125 |
4-18 |
165 |
208 |
|
65 |
46 |
475 |
88/115 |
136/145 |
4-18 |
185 |
208 |
|
80 |
46/49 |
516 |
96/120 |
160/ |
8-18 |
200 |
208 |
|
100 |
52/56 |
551 |
115/140 |
185 |
8-18 |
220 |
208 |
|
125 |
56/64 |
566 |
128/170 |
210 |
8-18 |
220 |
208 |
|
150 |
56/70 |
606 |
140/180 |
240 |
8-22 |
285 |
256 |
|
200 |
60/76 |
731 |
175/210 |
295 |
8-22 |
340 |
256 |
|
250 |
68/76 |
778 |
202/240 |
355 |
12-22 |
395/405 |
256 |
|
300 |
78/83 |
830 |
242/290 |
410 |
12-22 |
445/460 |
256 |
|
350 |
78/92 |
996 |
266/320 |
470 |
16-22 |
505-520 |
346 |
|
400 |
102 |
1058 |
298/350 |
515/525 |
16-26 |
565/580 |
346 |
D941电动法兰调节蝶阀
|
公称通径DN |
L |
H1 |
H |
D1 |
Z-φd |
D |
L1 |
|
50 |
108 |
539 |
82/112 |
125 |
4-18 |
165 |
208 |
|
65 |
112 |
554 |
95/115 |
145 |
4-18 |
185 |
208 |
|
80 |
114 |
569 |
100/120 |
160 |
8-18 |
200 |
208 |
|
100 |
114 |
569 |
100/138 |
180 |
8-18 |
220 |
208 |
|
125 |
140 |
649 |
125/164 |
210 |
8-18 |
250 |
208 |
|
150 |
140 |
725 |
145/175 |
240 |
8-22 |
285 |
256 |
|
200 |
152 |
835 |
170/208 |
295 |
8-22/2-22 |
340 |
256 |
|
250 |
165 |
890 |
195/243 |
350 |
12-22/12-26 |
395/405 |
256 |
|
300 |
178 |
995 |
225/283 |
400 |
12-22/12-26 |
445/460 |
256 |
|
350 |
190 |
1155 |
255/310 |
460 |
16-22/16-26 |
505/520 |
346 |
|
400 |
216 |
1225 |
285/340 |
515 |
16-26/16-30 |
565/580 |
346 |
|
